پمپهای گردش محوری با جریان بزرگ تبخیر کریستالیزه شدن گردش
توضیحات محصول:

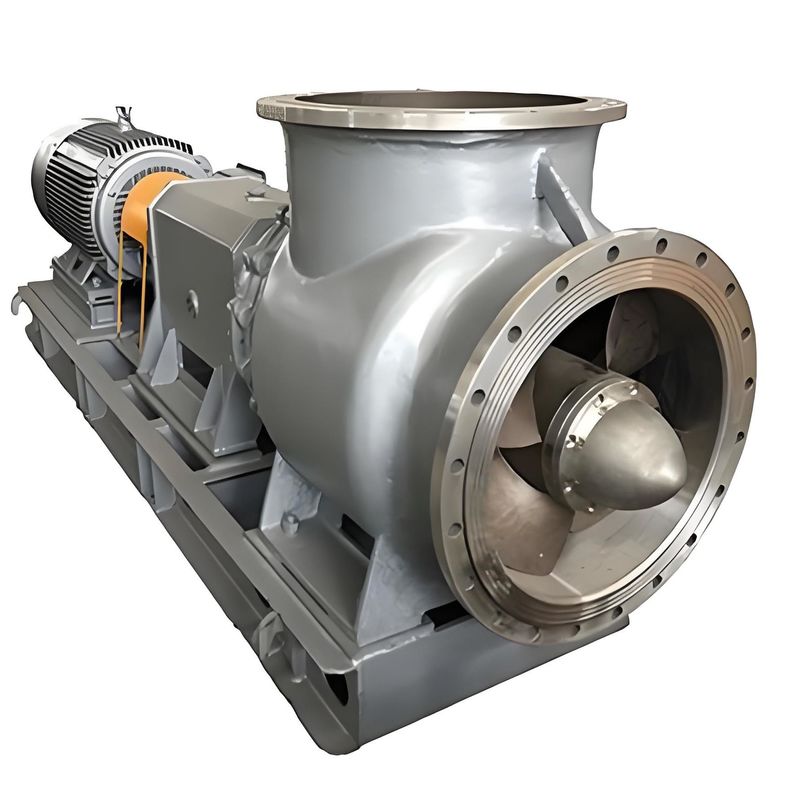

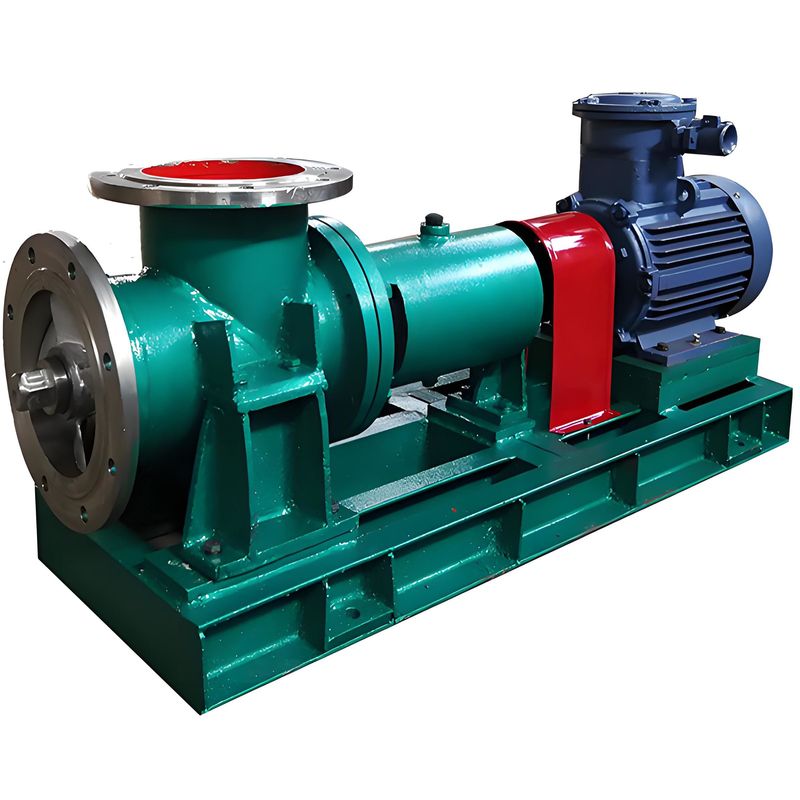

پمپ گردش خون تبخیر کریستالیزه
پمپ گردش تبخیر کریستالیزه گاهی اوقات به عنوان پمپ جریان محوری افقی نامیده می شود.این به این دلیل است که آن را با استفاده از فشار افقی تولید شده توسط چرخش چرخ دار در امتداد شاخه پمپ.
این نوع خاص پمپ شیمیایی نقش مهمی در چرخه تبخیر مواد شیمیایی و کریستالیزه بعدی آنها به ذرات دارد.اين کار را با جفت شدن با تبخيرگر انجام ميده.
پمپ گردش تبخیر کریستالیزه در طیف گسترده ای از صنایع استفاده می شود مانند سودا کاستک دیافراگم، اسید فسفری، تولید نمک خلاء، اسید لاکتیک، لاکتات کلسیم،اکسید آلومینیوم، دی اکسید تیتانیوم، کلورید کلسیم، کلورید آمونیوم، کلورات سدیم، تولید قند، نمک ذوب شده، تولید کاغذ، فاضلاب و غیره.یک گردش اجباری برای بهبود ظرفیت تولید تجهیزات و افزایش ضریب انتقال گرما مبادله گرما استفاده می شود.
اطلاعات فنی:
| مدل |
نصب
تیغه زاویه ای |
ظرفیت
m3/h |
سر
m |
سرعت
r/min |
صندوق اقتصادی اروپا
% |
قدرت شفت
N |
| FJX-250 |
|
300 |
2.5 |
980 |
60 |
3.4 |
| FJX-300 |
|
520 |
3 |
980 |
62 |
6.8 |
| FJX-350 |
|
1350 |
4 |
980 |
65 |
29.6 |
| FJX-450 |
|
2200 |
4 |
980 |
68 |
35.2 |
| FJX-500 |
|
2650 |
4 |
740 |
70 |
42 |
| FJX-550 |
|
4000 |
4 |
740 |
70 |
62.8 |
| FJX-700 |
-4°C |
4772 |
3.3 |
340 |
75.6 |
56.7 |
| -2 درجه سانتیگراد |
5320 |
3.4 |
400 |
76.1 |
64.7 |
| 0°C |
5700 |
3.5 |
430 |
76.9 |
70.7 |
| -2 درجه سانتیگراد |
6154 |
3.6 |
460 |
76.6 |
78.8 |
| 4°C |
6579 |
3.6 |
490 |
75.2 |
85.8 |
| FJX-900 |
-4°C |
7748 |
3.3 |
424 |
76.1 |
94.3 |
| -2 درجه سانتیگراد |
8407 |
3.4 |
77.4 |
100.6 |
| 0°C |
9000 |
3.5 |
78 |
110 |
| -2 درجه سانتیگراد |
9656 |
3.6 |
77.3 |
119.1 |
| 4°C |
10280 |
3.6 |
77.4 |
130.2 |
| FJX-1000 |
-4°C |
9210 |
3.3 |
380 |
76.3 |
111.8 |
| -2 درجه سانتیگراد |
1078 |
3.4 |
77.5 |
132.6 |
| 0°C |
11000 |
3.5 |
78 |
134.4 |
| -2 درجه سانتیگراد |
11970 |
3.6 |
77.3 |
151.1 |
| 4°C |
12700 |
3.6 |
76.5 |
162.8 |
ویژگی ها:
این پمپ دارای عملکرد خوب ضد حفره سازی است که آن را برای تبخیر کننده های سطح مایع پایین مناسب می کند و سرمایه گذاری مورد نیاز برای گیاهان تبخیر را به شدت کاهش می دهد.برای تبخیرگرهای جدید مجهز به یک اتاق گرمایش که دارای مقاومت مایع بزرگ در طرف ورودی پمپ است، قابل استفاده است.، مانند تبخیر کننده چرخه معکوس و تبخیر کننده سری اتاق گرمایشی دوگانه.
با توانایی تغییر زاویه نصب تیغه و سرعت چرخش، پمپ دارای کارایی بالا و یک منطقه کارایی بالا گسترده است.پاسخگویی به نیازهای جریان و ارتفاع کاربر و کاهش قابل توجهی مصرف انرژی.
پمپ سرعت آهسته به آرامی کار می کند، دارای فرسایش سبک در قطعات جریان گذران، عمر طولانی و آسیب کم کریستال است، که آن را برای فرایندهای تبخیر و کریستال سازی مناسب می کند.
طراحی روتور کنتلیور در مقایسه با نوع دو طرفه، تعداد مهر های میله را به نصف کاهش می دهد. وزن سبک، اندازه کوچک و نگهداری آسان است.
نوع پشتیبان مرکز بدن پمپ نسبت به نوع پشتیبان پای بدن پمپ، تراز حرارتی روتور بهتر است.
ساختار باز شدن درب عقب اجازه می دهد تا روتور بدون جدا کردن فلنج های ورودی و خروجی بدن پمپ بیرون کشیده شود ، که نگهداری را آسان و سریع می کند.
پمپ از یک مهر شفت پیشرفته استفاده می کند، یا یک مهر مکانیکی کارتریج با یک عمر 6-12 ماه یا یک مهر بسته بندی ضد مایع جدید با یک عمر 3-6 ماه.
پایه پمپ لاستیک یا طراحی پمپ معلق به این معنی است که یک تبخیر کننده بدون مفصل گسترش دارای جبران گرما قابل اعتماد است، که سرمایه گذاری مورد نیاز را کاهش می دهد.
کل پمپ دارای قابلیت اطمینان بالا است، با یک شاخه پمپ با قدرت بالا، یک حامل ظرفیت بار بزرگ، یک صندلی آب خنک کننده،و خواص مواد که عملکرد طولانی مدت یک پمپ واحد را تضمین می کند.
روش نصب:
بسته به طرح فرآیند تبخیر و تجهیزات فرآیند کریستالیزه، روش نصب پمپ گردش تبخیر می تواند متفاوت باشد.شرکت ما کاربران را با چندین روش نصب پیشرفته برای انتخاب فراهم می کند.
1. نوع اتصال مستقیم
پمپ گردش و موتور به طور مستقیم از طریق یک اتصال انعطاف پذیر متصل شده و بر روی پایه مشترک نصب شده اند.
2. نوع محرک کمربند
پمپ گردش و موتور توسط یک کمربند V هدایت می شوند که تنظیم پارامترهای عملکرد پمپ آسان است.
3پايه پمپ لاستيك
یک جعبه بهار بار قابل تنظیم در زیر پایه مشترک قرار دارد و می توان از نوع اتصال مستقیم و نوع کمربند استفاده کرد.
4نوع پمپ و موتر
هر دو پمپ و موتور بر روی تبخیرگر معلق می شوند. این روش نصب برای پمپ های FJX350، 400، 500، 600 و گردش با قدرت موتور ≤75KW مناسب است.
5نوع تعلیق پمپ گردش
تنها پمپ گردش در بخارگر معلق است و موتور بر روی زمین یا بر روی یک قاب فولادی نصب شده است.
6نصب عمودی
مناسب برای تبخیرگرها، کریستالیزه کننده ها یا راکتورها است که نیاز به محور پمپ گردش را به صورت عمودی تنظیم می کند. با توجه به اندازه و طرح مورد نیاز کاربر،شرکت ما می تواند طراحی اصلاح شده و عرضه را انجام دهد.
7پمپ گردش خون بدون بدن پمپ
شرکت ما همچنین می تواند پمپ گردش را بدون بدن پمپ برای تبخیر کننده گردش داخلی، کریستالیزه کننده یا راکتور تامین کند.ساختار و اندازه پمپ گردش خون ما می تواند با توجه به اندازه و طرح مورد نیاز توسط کاربر اصلاح شودمی تواند افقی، بالا یا پایین قرار گیرد.
کاربردها:
پمپ گردش جریان تبخیر کریستالیزاسیون جریان محوری یک دستگاه همه کاره است که کاربردهای بالقوه خود را در طیف گسترده ای از صنایع پیدا می کند. کاربردهای اصلی آن شامل تبخیر،غلظت، و خنک سازی در روش دیافراگم، تولید نمک خلاء، اسید لاکتیک، لاکتات کلسیم، اکسید آلومینیوم، دی اکسید تیتانیوم، کلرید آمونیم، تولید قند، نمک ذوب شده، تولید کاغذ، فاضلاب و غیره.
برای افزایش بهره وری تجهیزات و افزایش ضریب انتقال گرما از مبادلات گرما برای گردش اجباری، این پمپ مناسب است. به همین دلیل،پمپ گردش جریان محوری تبخیر کریستال نیز به عنوان پمپ جریان محوری شناخته می شود.
در مواد شیمیایی، فلزات غیر فلزی، تولید نمک، صنعت سبک، و بخش های دیگر، این سری از پمپ های جریان محوری می تواند به طور گسترده ای در فرآیندهای مختلف مانند تبخیر، کریستالیزه،واکنش شیمیایی، و فرآیندهای دیگر.
برخی از زمینه های مهم که در آن این پمپ می تواند به طور موثر استفاده شود عبارتند از:
- کارخانه کود فسفات: گردش اجباری محیط در فرآیند مرطوب فوسفات آمونیوم غلظت کننده و فوسفات آمونیوم غلظت کننده خمیر
- کارخانه آلومینیوم فرآیند بایر: گردش اجباری محیط تبخیر مایع
- کارخانه فوسفات فرآیند دیافراگم: گردش اجباری محیط تبخیر مایع حاوی NaCl
- تولید نمک خلاء: پمپ گردش مجبوری از محیط کریستالیزه کننده تبخیر NaCl
- کارخانه نمک گلاوبر: پمپ گردش مجبوری از محیط تبخیر کننده Na2SO4
- کارخانه های هیدرو متالورژیک: گردش اجباری مواد کریستالیزه کننده تبخیر مس و غیره
- پالایشگاه قلیایی: گردش اجباری مایع مادر آمونیاک در کریستالیزه کننده سرد کلورید آمونیم و کریستالیزه کننده نمک
- کارخانه خاکستری سودا: گردش اجباری فرآیند بازیابی مایع ضایعات تبخیر آمونیم و محیط تبخیر CaCl2
- کارخانه کاغذ: گردش اجباری محیط تمرکز شبانه
- نیروگاه های برق: گازهای دخانیات، کارخانه های کوکس و فیبر های شیمیایی آمونیم تبخیر کریستالیزه کننده متوسطه جریان اجباری
- صنعت سبک: غلظت الکل، تبخیر اسید سیتریک، تبخیر قند و سایر محیط های ایستگاهی که در گردش اجباری قرار دارند.
